Почему вертикальный смеситель незаменим при приготовлении композитных материалов? Ответ кроется в этих четырех словах: месите крепко.
2026-09-23
Почти все инженеры, занимавшиеся исследованиями и разработками композиционных материалов, переживали такой момент краха: идеальная формула в лабораторном стакане превращается в «белое тесто», которое невозможно размешать, как бы сильно его ни увеличивали в мастерской; после смешивания горшка с каучуком с высоким содержанием твердых веществ он полон пузырьков, как соты; партии смоляной матрицы препрега иногда бывают толстыми, а иногда тонкими, и консистенция пропитки никогда не улучшается.
Технические корни этих проблем на самом деле указывают на одно и то же: микроскопическая однородность композиционных материалов определяет конечные характеристики, а вертикальный смеситель является ключевым оборудованием для решения всемирной проблемы смешивания с высокой вязкостью. Вертикальный смеситель разумной конструкции может решить практически все технологические задачи при приготовлении композиционных материалов: от смачивания, смешивания до дегазации.
01
Что такое вертикальный тестомес

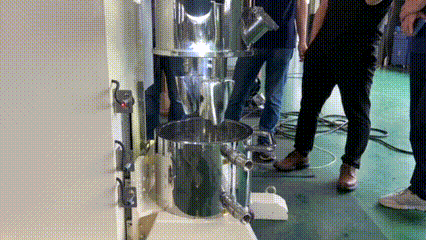

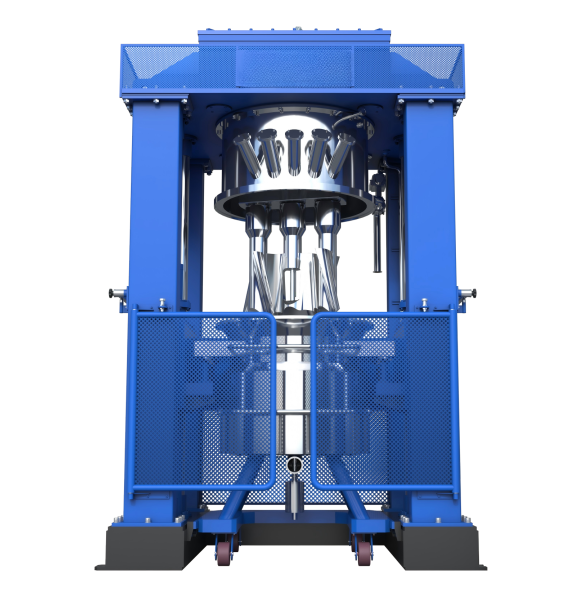

Вертикальный тестомес — это мощное вертикальное тестомесильное устройство с двумя спиральными месильными лопастями. Лопасти установлены вертикально и подвешены на передаточном элементе в верхней части корпуса чайника. С материалом контактирует только лезвие; когда оборудование работает, один набор лопастей вращается вокруг другого набора лопастей, и два набора лопастей постоянно прикрепляются и отслаиваются. Материал подвергается принудительному сдвигу, разминанию, складыванию и т. д. в котле, а также неоднократно разрезается, сжимается и растягивается в тонкие листы.
Изобретательность этой конструкции заключается в «низкой скорости и высоком крутящем моменте»: зазор между установкой лезвия составляет всего несколько миллиметров, а поверхность контакта между лезвием и материалом велика, что может обеспечить сильное усилие сдвига и эффект замешивания; в то же время, поскольку скорость вращения невысока, сдвиг является щадящим и контролируемым, что особенно подходит для тех высоковязких эластично-пластических материалов, которые не могут выдерживать высокоскоростной сдвиг и удар. Один набор лезвий вращается вокруг другого набора лезвий с разной скоростью, выполняя несколько функций сжатия, разминания и разминания. В сочетании с конструкцией с большим крутящим моментом он может принудительно разрушать сцепление материалов с высокой вязкостью, позволяя порошку и смоле полностью смешиваться, а также структурно устранять «белое тесто» и «мертвые ядра порошка».
02
Почему композитные материалы неразделимы: четыре незаменимых преимущества
01
Возможность принудительного смешивания в системах сверхвысокой вязкости.
Самым трудным рабочим условием при подготовке композиционного материала является «резкое повышение вязкости». После добавления в систему эпоксидной смолы отвердителя, вещества для повышения клейкости и тиксотропного агента вязкость будет увеличиваться в геометрической прогрессии, от сотен тысяч сП до миллионов сП. В таких условиях работы обычные горизонтальные тестомесы или одновальные миксеры склонны к «набиваниям» — лопасти застревают, а мотор перегружается.
Вертикальный тестомес может работать в диапазоне вязкости от 800 000 сП до 20 миллионов сП и может равномерно замешивать упруго-пластичные материалы на уровне теста и шпатлевки. Это означает, что от жидкой смолы до пастообразной матрицы препрега, от высоконаполненного теплопроводного силикона до сверхвысоконаполняющих герметиков — одно устройство может адаптироваться к самым экстремальным реологическим состояниям при подготовке композитного материала.
02
Вертикальная структура + гравитационная помощь, полная трехмерная циркуляция без тупиков.
Самым большим преимуществом вертикальной конструкции является то, что она использует силу тяжести самого материала. При вращении лопасти материал не только подвергается сдвиговой силе, но и непрерывно падает вниз под действием силы тяжести, образуя полную трехмерную циркуляцию сверху вниз, что полностью устраняет слепую зону смешивания в нижней части горизонтального оборудования и обеспечивает единообразие времени смешивания каждого материала в котле.
При этом вертикальный котел-месильная машина имеет прямоцилиндрическую форму, без сложных стыков и глухих зон. Подшипники и уплотнения не контактируют с материалом, поэтому не будет утечек масла, вакуумных утечек или загрязнения посторонними веществами из-за коррозии материала. Для композитных материалов аэрокосмического класса три слова «не загрязняют окружающую среду» являются жесткой красной линией при выборе оборудования.
03
Вакуумная дегазация и растягивание тонкого слоя, пузырькам некуда спрятаться
Больше всего воздухововлечений боятся высоковязкие материалы. Даже пузырь микронного размера будет отправной точкой расслоения и точечных дефектов после затвердевания. Когда вертикальный тестомес работает, лопасти непрерывно растягивают материал в тонкий слой. В это время включается вакуумная система, и пузырьки легко разбиваются и переливаются в тонкослойном состоянии.

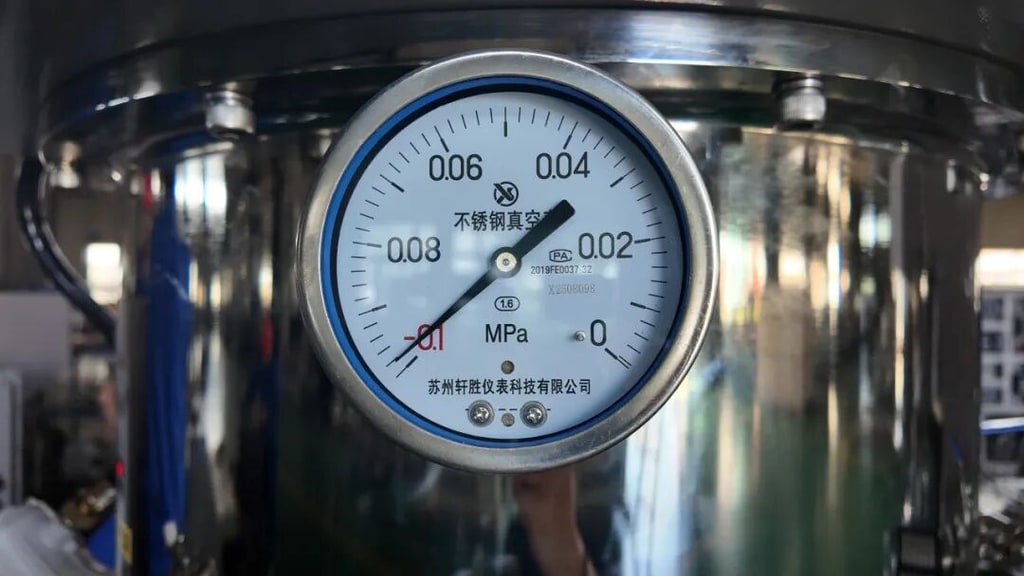

В оборудовании используются различные методы герметизации, степень вакуума составляет всего -0,098 МПа и может стабильно поддерживаться в течение длительного времени, а смешивание, перемешивание и непрерывная деаэрация выполняются одновременно. Реальная проверка процесса показывает, что эта комбинация «вытягивание тонкого слоя + высокий вакуум» может уменьшить количество резиновых пузырьков более чем на 80%. Для чувствительных к пузырькам систем, таких как матрицы препрегов, это почти единственный способ устранить опасность расслоения от источника.
04
Точный контроль температуры и постоянство партии
Термочувствительные системы, такие как эпоксидная смола и полиуретан, чрезвычайно чувствительны к температуре. Если температура высокая, они затвердеют заранее. Если температура низкая, вязкость не увеличится. Вертикальный месильный котел имеет конструкцию рубашки, которую можно подключить к регулятору температуры для стабильного контроля температуры материала; Каналы охлаждения также могут быть спроектированы внутри лопаток, чтобы значительно увеличить удельную поверхность теплообмена и эффективно отводить тепло от трения, выделяемое материалами с высокой вязкостью.

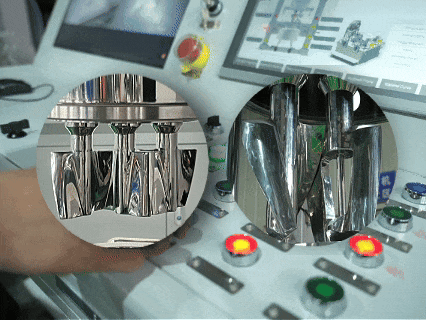

В сочетании с системой управления преобразованием частоты, обеспечивающей стабильный крутящий момент, он может гарантировать, что лезвия не застрянут даже при чрезвычайно высокой вязкости, а отклонение вязкости между партиями можно контролировать в пределах ± 3%. Для препрегов, продукта, который очень чувствителен к соотношению смолы и реологическим свойствам, стабильность партии является залогом выхода продукции.
03
Типичные сценарии применения: технологические требования к вертикальным тестомесильным машинам для различных материалов.
| Тип материала | Трудности процесса → Решения |
|---|---|
| Матрица препрега (эпоксидная/двойная смола и т. д.) | Вязкость взлетела до миллионов сП, а порошковые добавки были диспергированы неравномерно → Сильная экструзия и складывание нарушили межфазное сопротивление, а вакуумная дегазация обеспечила постоянство погружения. |
| Композиционные материалы с высокой теплопроводностью и электропроводностью. | Оксид алюминия, нитрид бора, углеродные нанотрубки и другие порошки легко агломерируются → с силой разрывайте и складывайте, чтобы равномерно распределить нанонаполнители, устраняя мертвые углы и комки порошка. |
| Силиконовый герметик/структурный клей | Заполнение белым техническим углеродом составляет 30–50 %, пузырьки трудно удалить → Закрытый цилиндр + вакуумная система, количество пузырьков уменьшается более чем на 80 %. |
| Бутиловый клей/клей-расплав/основа пищевой резинки | Эластопластичные материалы «можно толкать, но не раздавливать» → Прецизионные лезвия с зазором в миллиметр обеспечивают тщательное разминание. |
| Специальные инженерные пластики (PEEK, PI) | Высокопрочная модификация смеси в расплавленном состоянии → Система контроля температуры соответствует сложным технологическим кривым |
| стоматологическая смола из керамического композита | Чрезвычайно высокие требования к чистоте → Уплотнения подшипников не контактируют с материалами и не загрязняют окружающую среду. |
04
Сравнение с традиционным смесительным оборудованием
Лучший способ понять, почему вертикальные тестомесы «незаменимы», — провести горизонтальное сравнение с обычным смесительным оборудованием:
| Тип устройства | Особенности и ограничения |
|---|---|
| Вертикальный тестомес | Лезвия вращаются вокруг друг друга, прилегая и очищаясь; 800 000–5 миллионов сП; сильное трение + онлайн вакуумная деаэрация + отсутствие тупиков; Недостатки: сложная конструкция, высокая цена. |
| Горизонтальный тестомес (Z-лопатка) | Горизонтальные двойные гребные винты Z вращаются в противоположных направлениях; вязкость от средней до высокой; ограниченный сдвиг, нижнее уплотнение вала является слепой зоной для очистки; Недостатки: перекрестное загрязнение при смене партий, медленная выгрузка. |
| Одновальный/якорный смеситель | Перемешивание с одним пропеллерным центром; средняя и низкая вязкость; «проскальзывание» и растачивание при высокой вязкости; Недостатки: неспособность работать с системами выше сотен тысяч сП. |
| Открытая мельница | Смешивание между двумя валками; упругопластические материалы; легко окисляется на воздухе; Недостатки: летящая пыль и невозможность удаления пузырьков воздуха. |
Из сравнения видно, что вертикальный смеситель – практически единственное смесительное оборудование, отвечающее одновременно всем условиям «сверхвысокая вязкость, мощное замешивание, вакуумная деаэрация, точный контроль температуры, отсутствие мертвых углов и отсутствие загрязнения». Это основная причина, почему он незаменим в области композиционных материалов.
05
Рекомендации по выбору: три ключевых аспекта
Во-первых, обратите внимание на вязкость и форму материала.Вертикальные тестомесы являются основным выбором для паст и упругопластических материалов с вязкостью сотен тысяч сП и более; в то же время он подходит как для сухого смешивания без растворителя (без остатков растворителя, без последующего процесса десольватации), так и для влажного смешивания с высокой вязкостью. Одна машина может работать как в сухих, так и влажных условиях и особенно подходит для гибких производственных линий с несколькими сортами и небольшими партиями.
Во-вторых, обратите внимание на характеристики наполнителя и требования к чистоте.При использовании сверхтонких нанопорошков необходимо уделять особое внимание зазору между лезвиями и прочности при замешивании; в областях с чрезвычайно высокими требованиями к чистоте, таких как военная промышленность, аэрокосмическая промышленность и стоматологические материалы, необходимо подтвердить, полностью ли изолированы подшипники и уплотнения от материала, а также долгосрочную стабильность вакуумного уплотнения.

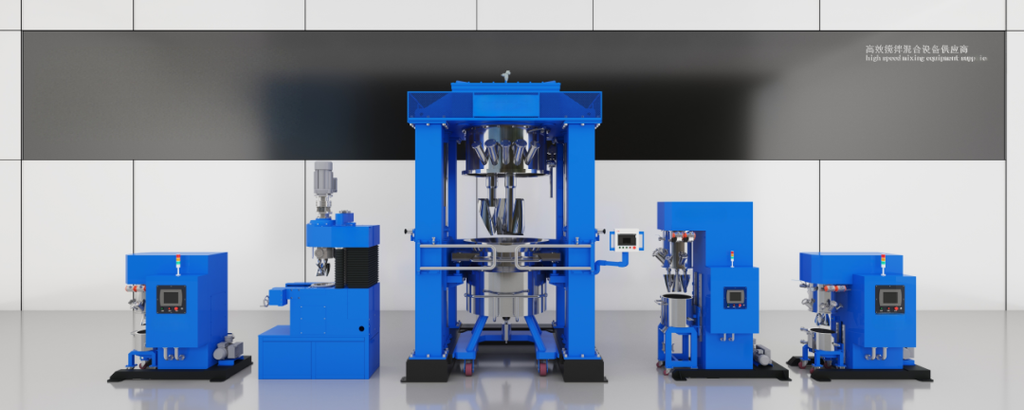

В-третьих, обратите внимание на производственные мощности и гибкую конфигурацию.Существуют зрелые модели, начиная от экспериментальной модели объемом 1 л и заканчивая моделями промышленного массового производства объемом более 6000 л. Стоит отметить, что основную машину вертикального тестомеса можно использовать по очереди с несколькими котлами. Одна энергосистема оснащена несколькими котлами для непрерывного производства. Выгрузка материала проста, а очистка удобна, что может значительно повысить коэффициент использования оборудования. На лабораторном этапе рекомендуется сначала использовать небольшую тестовую модель для проверки ленты, а затем масштабировать ее. В техническом соглашении могут быть указаны количественные показатели, такие как «отклонение вязкости между партиями ≤ ±3%».
06
напиши в конце
В индустрии композитных материалов есть поговорка: формула определяет верхний предел, а смешивание определяет нижний предел. Независимо от того, насколько изысканным является молекулярный дизайн, если наполнитель имеет неравномерное смачивание, пузырьки воздуха не удаляются полностью, а матрица смолы имеет большие колебания партии, конечные характеристики все равно будут сильно ухудшены.
Причина, по которой вертикальный смеситель стал незаменимым оборудованием для приготовления композиционных материалов, заключается именно в том, что он использует две (три) спиральные лопасти, которые вращаются вокруг друг друга, чтобы объединить ряд технологических задач, таких как принудительное смешивание систем сверхвысокой вязкости, равномерное диспергирование агломерированных частиц, вакуумная дегазация, точный контроль температуры, отсутствие тупиков и нулевое загрязнение в одном и том же оборудовании.
Если вы выбираете процесс смешивания для линии по производству композитных материалов или у вас есть вопросы по поводу плана адаптации для конкретной системы материалов, рекомендуется сначала провести небольшое испытание с материалами — использование реальных материалов для проверки однородности смешивания и согласованности партии гораздо более убедительно, чем цифры в таблице параметров.
