Предисловие

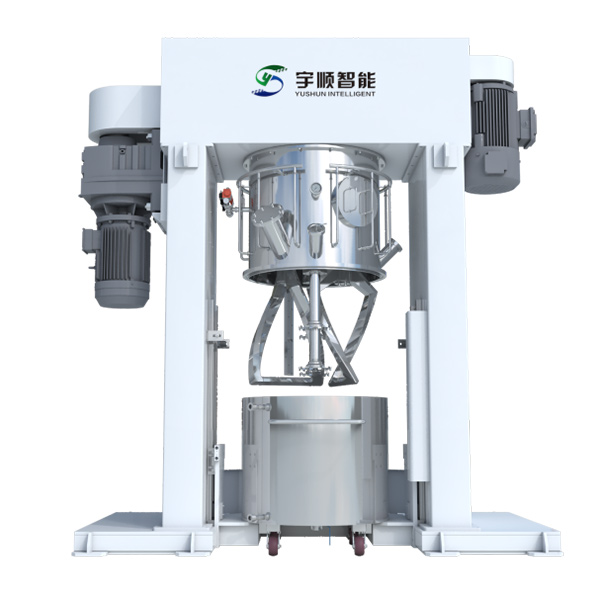

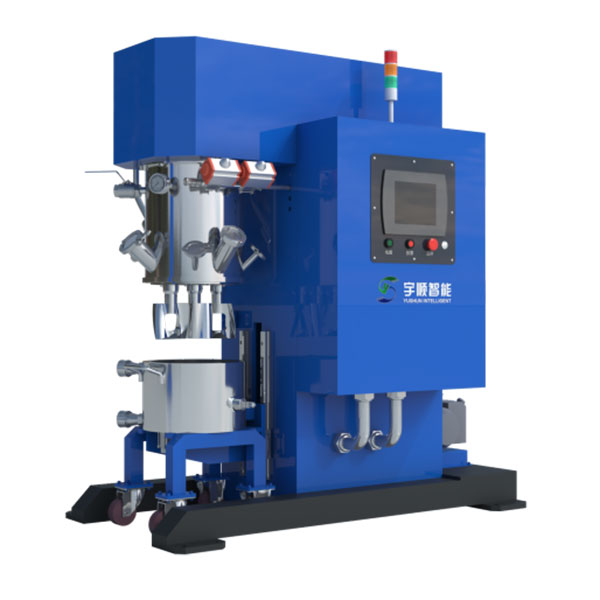

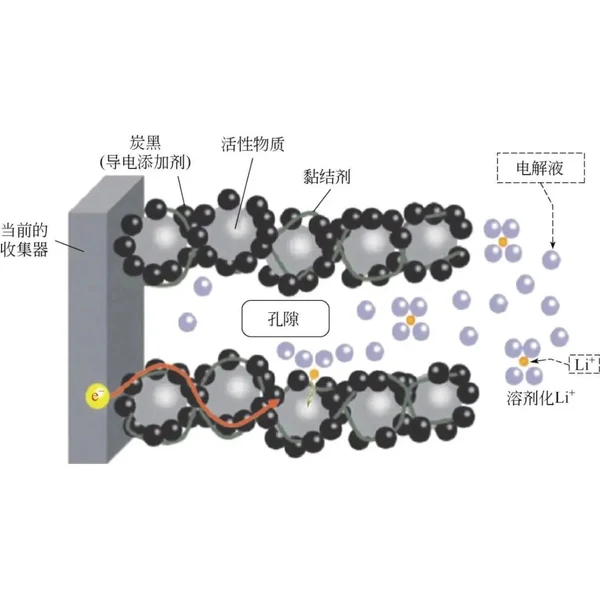

Неисправность однолопастного перемешивания представляет собой, по сути, «локальную циркуляцию» на уровне механики жидкости: высоковязкие материалы прилипают к лопастям и вращаются, макроскопическая конвекция не может установиться, агломераты не могут быть разрушены, пузырьки не могут быть выделены. Решение для гибридного оборудования с двойной планетарной мощностью Циньхуандао Pengyi состоит в том, чтобы наложить четыре набора действий: «революция + вращение + высокоскоростное рассеивание + царапание стенок» для создания глобального трехмерного поля сдвига - это не только основная логика, согласно которой оно смешивается быстрее, чем одиночный пропеллер, но и основа ценообразования, почему он в несколько раз дороже, чем одиночный пропеллер, и за него все еще платит линия по производству литиевых батарей.
01

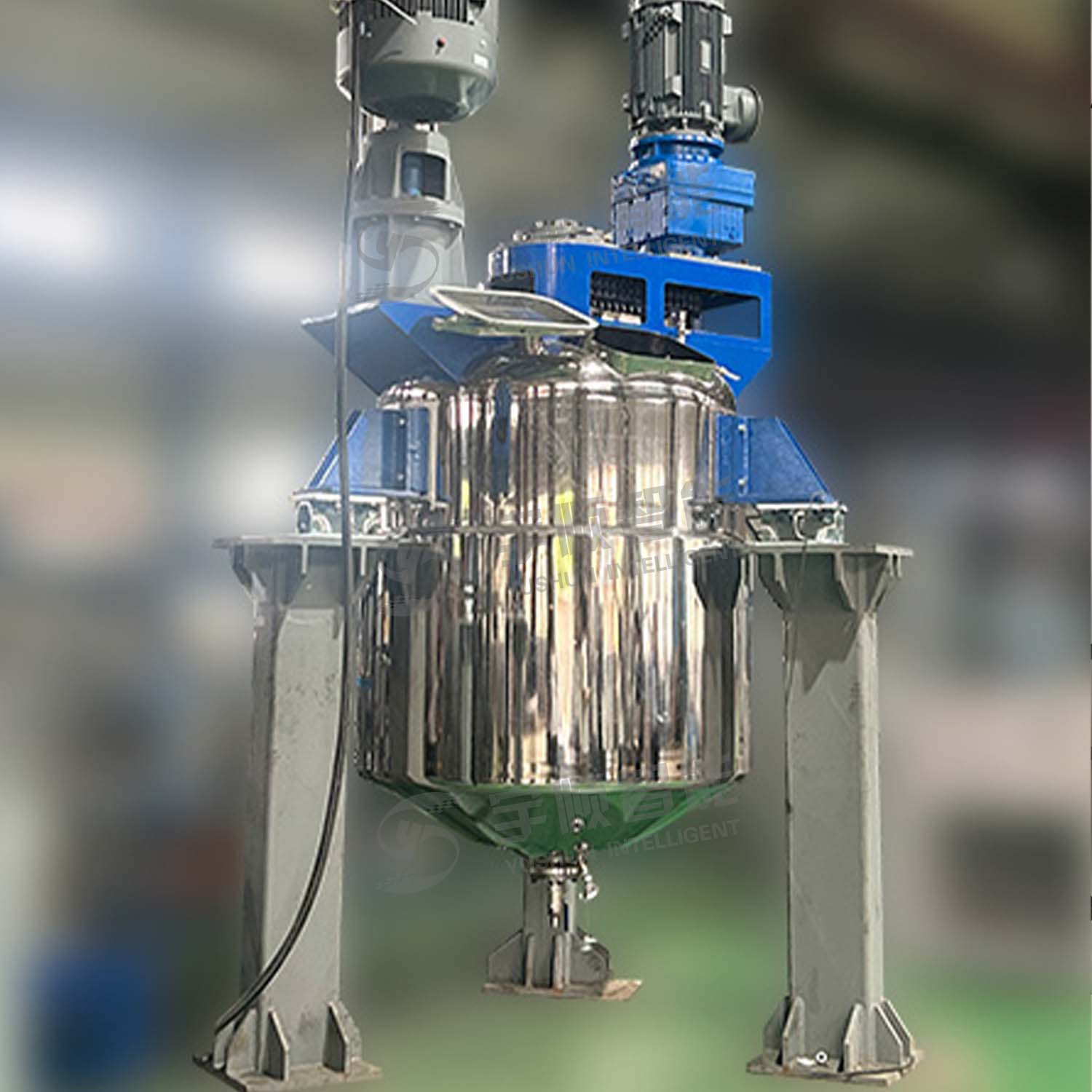

Где проигрывает одиночный винт: Три физических тупика в системах высокой вязкости
Поместите лопасть в бочку со суспензией (содержание твердых частиц более 70%, вязкость сотни тысяч сП), и вы обнаружите, что проблема, с которой сталкивается одна лопасть, заключается не в том, что «недостаточно быстро вращается», а в том, что скорость вращения и сдвиг привязаны к одной и той же переменной механической конструкции.
Во-первых, число Рейнольдса не может увеличиваться.В бочке с вязкостью несколько сотен тысяч сП и диаметром винта один метр, даже если скорость вращения достигает верхнего предела оборудования, число Рейнольдса смешения часто все еще находится в зоне ламинарного течения. Ламинарный поток означает, что смешивание материалов может зависеть только от молекулярной диффузии и сдвигового растяжения — в областях, которые не могут быть охвачены одной лопаткой, материалы могут не менять положение в течение нескольких минут.

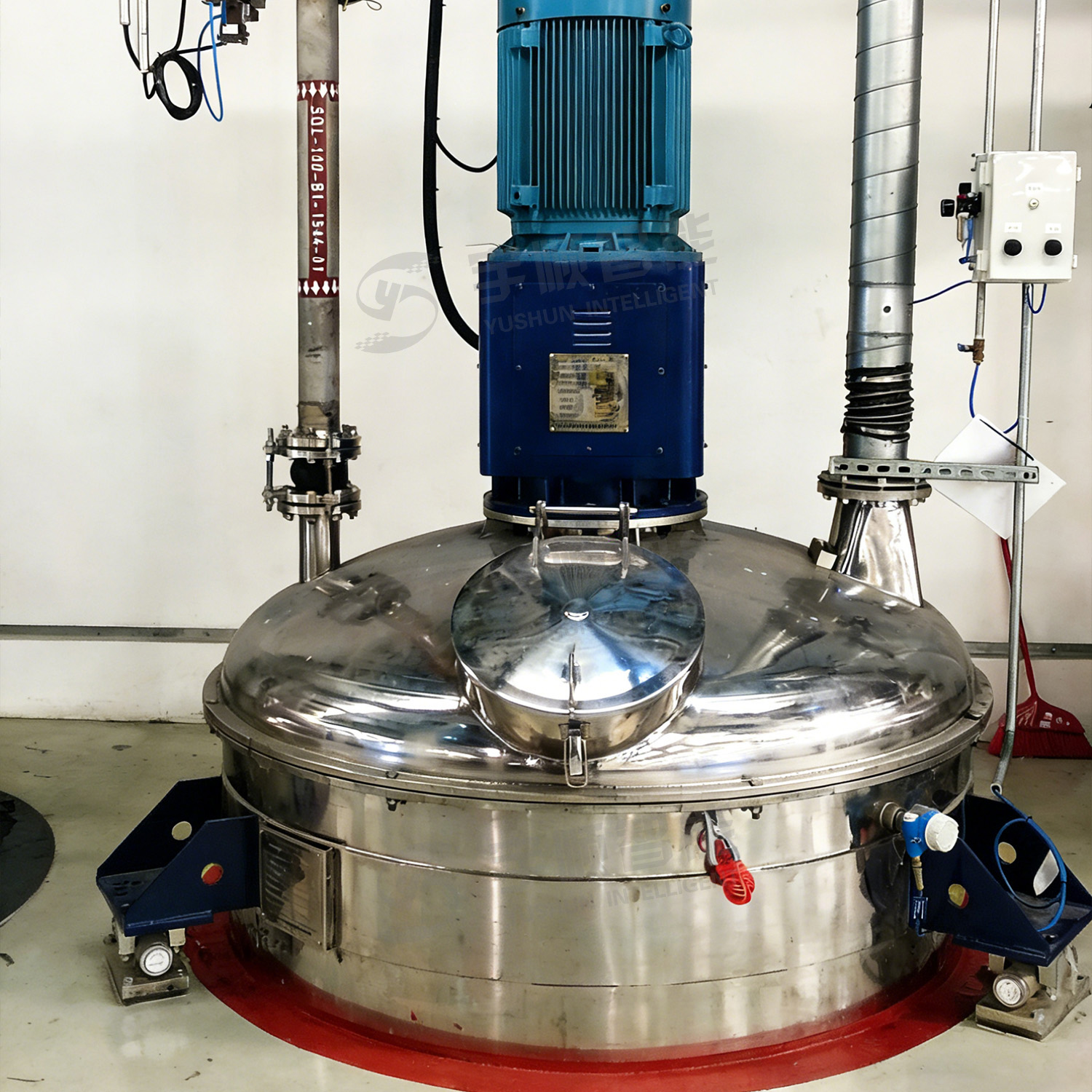

Во-вторых, в освещении есть мертвые зоны.Траектория лопасти одноосного винта представляет собой неподвижное кольцо, а «область трещины» на стыке стенки ствола и днища ствола и между двумя винтами представляет собой типичную мертвую зону. Попадая на стену высоковязкие материалы, они образуют «спокойный слой», не участвующий в течении, и им блокируется теплообмен и перемешивание.
В-третьих, срезание и разминание не могут осуществляться одновременно.Деполимеризация агломератов требует локальных высоких скоростей сдвига (признанные в отрасли требования превышают 500 с⁻¹ и даже 8000 с⁻¹ в областях с высокой вязкостью), в то время как макроскопическая обработка систем с высокой вязкостью требует высокомоментных и низкоскоростных приводов. Одновальное перемешивание либо имеет высокую скорость и недостаточный крутящий момент и непосредственно блокирует ротор, либо крутящего момента достаточно, а величина сдвига далека от достаточной - физически невозможно, чтобы один двигатель и один вал одновременно удовлетворяли две противоположные потребности.
Грубо говоря, одной лопатки достаточно для жидкостей с низкой и средней вязкостью, но работать с суспензиями с высокой вязкостью и высоким содержанием твердых частиц - все равно, что использовать палочку для помешивания кунжутной пасты - как бы сильно вы ее ни использовали, она будет просто описывать круги.
02

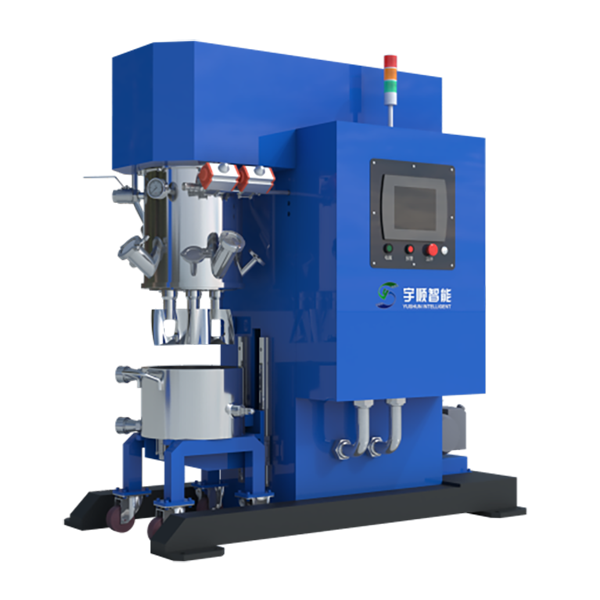

Решение проблемы двойных планет: вращение для перемещения материалов, вращение для трения материалов, дисперсионный диск для разрыва материалов.

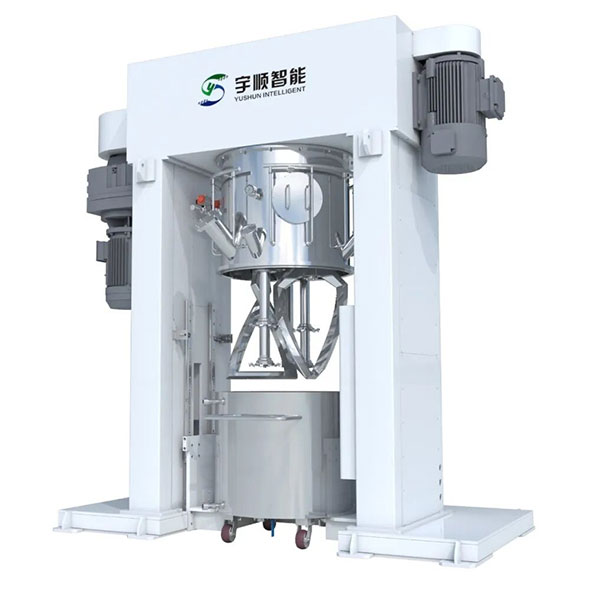

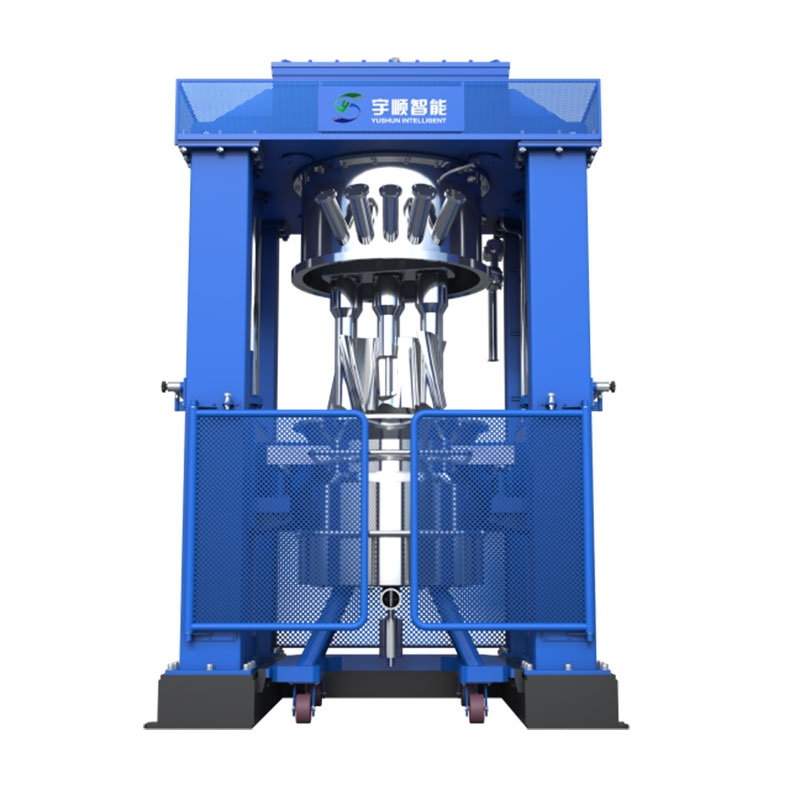

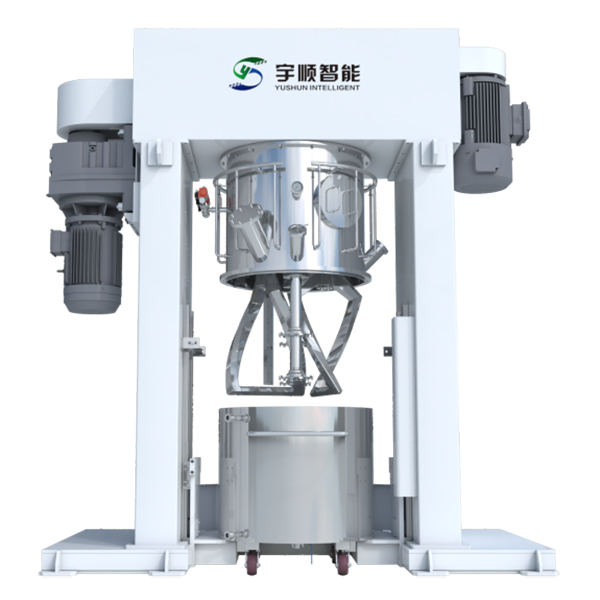

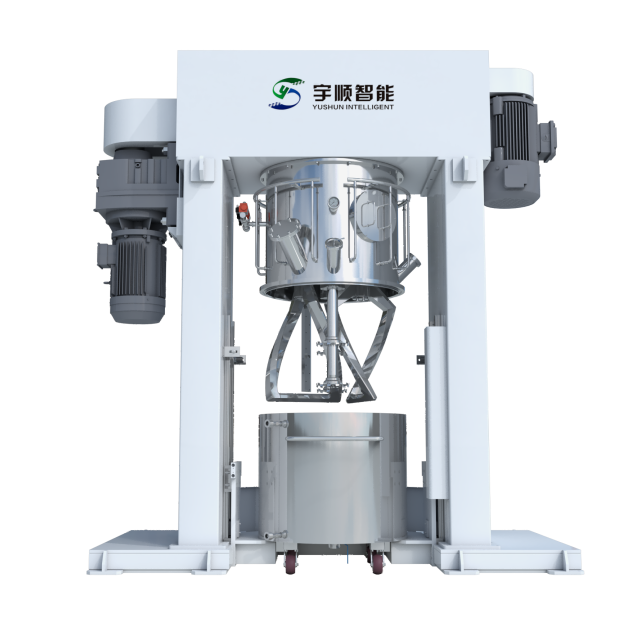

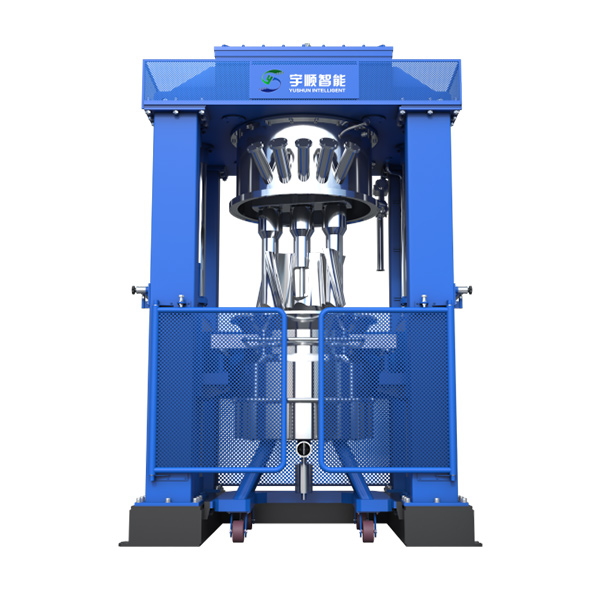

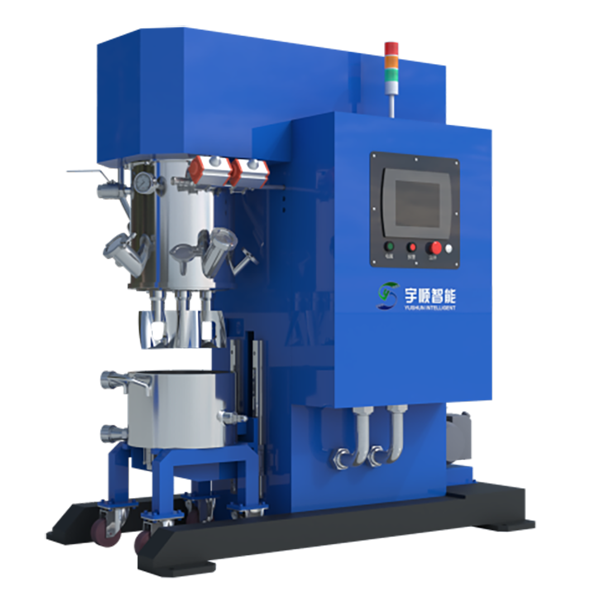

Двойной планетарный миксер — это не «два одиночных пропеллера». Вместо этого задача смешивания разделена на три подзадачи: макроскопическая конвекция, микроскопический сдвиг и обновление интерфейса, каждая из которых отвечает за разные роли лопаток.

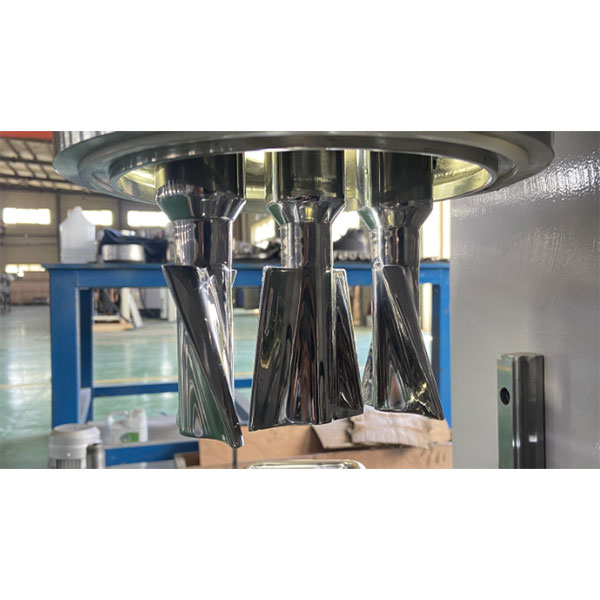

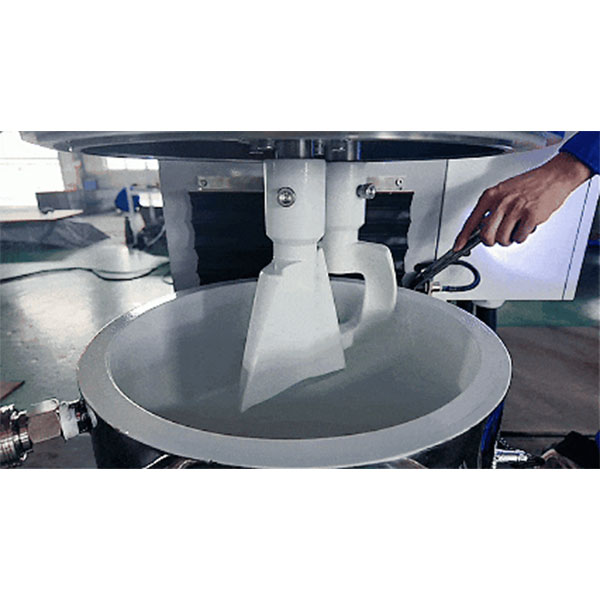

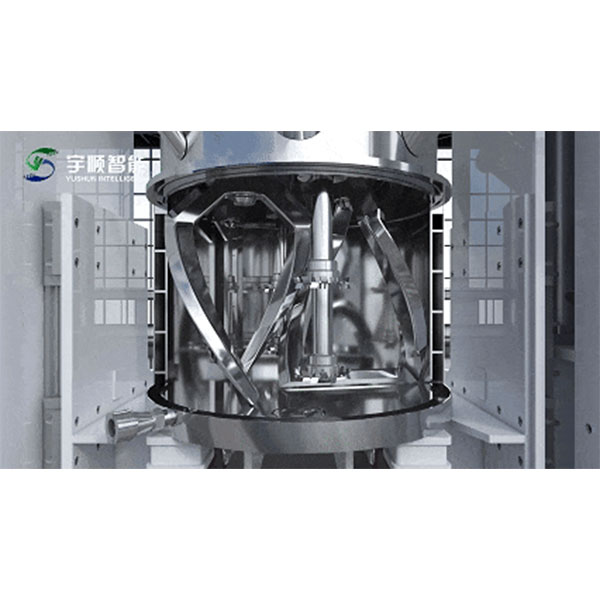

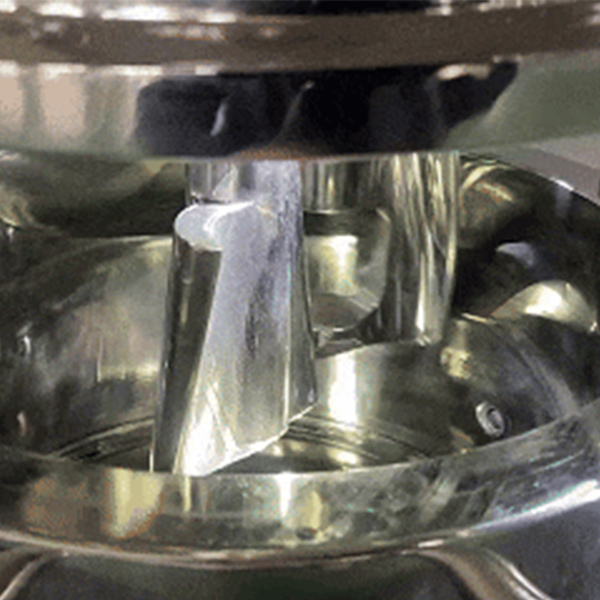

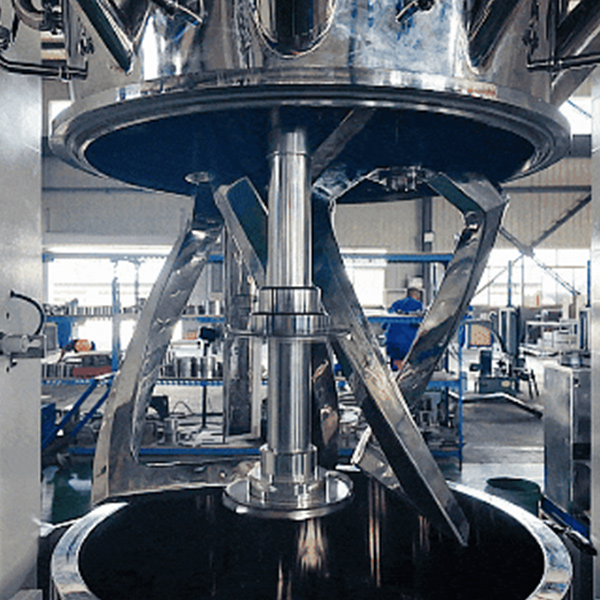

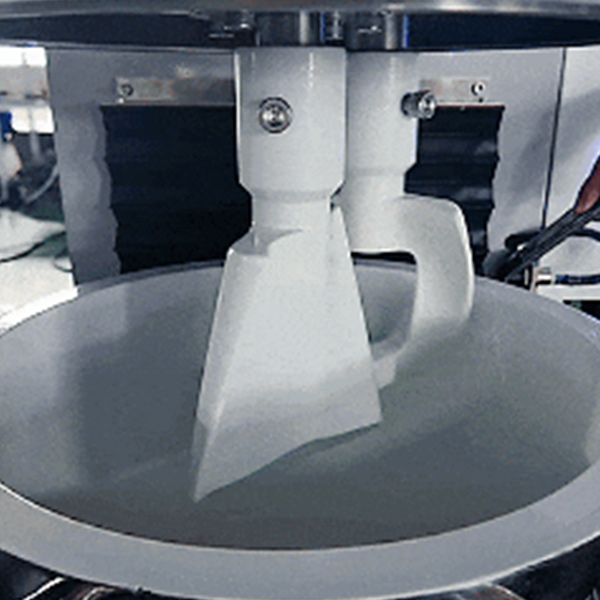

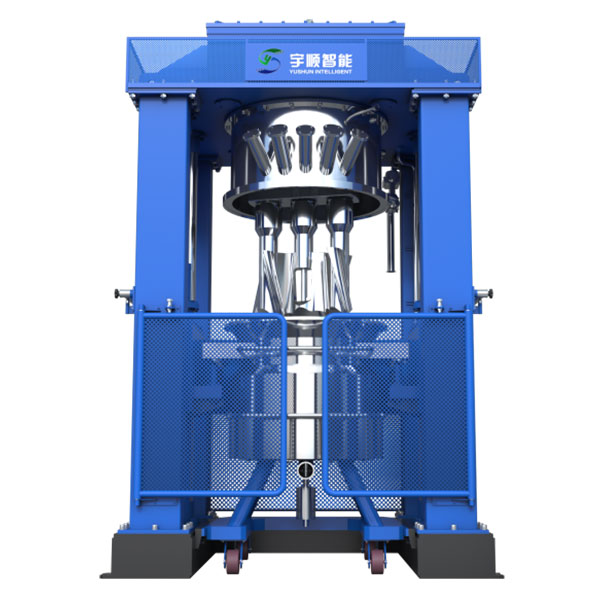

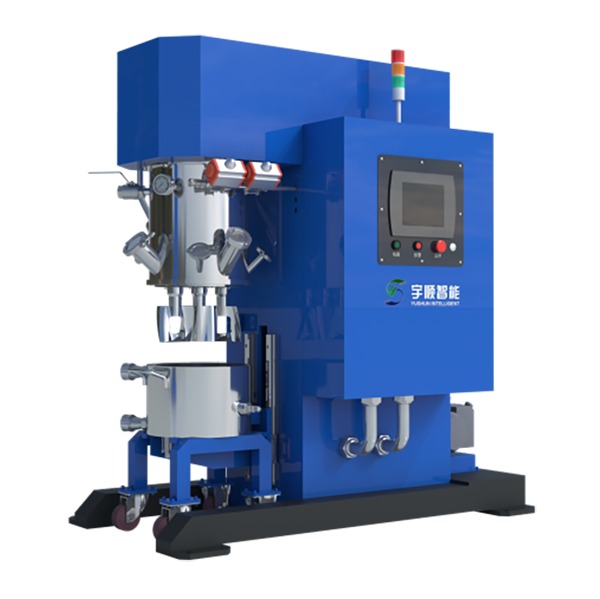

Ядро представляет собой трехуровневый замкнутый цикл «покрытие-вырез-обновление».Вращение заставляет весь набор лопастей совершать круговое движение вокруг оси ствола, при этом лопасти периодически охватывают 97% поверхности контакта с материалом в стволе; вращение вызывает непрерывное трение и вращение материалов в зоне контакта; настенный скребок с вращением движется вплотную к стенке бочки, постоянно соскребая стенодержатель обратно в основное поле - каждое соскабливание эквивалентно принудительному обновлению слоя материала на стенке бочки.
Значение этого набора действий с точки зрения механики жидкости состоит в том, чтобы превратить «локальное перемешивание» одного пропеллера в «глобальное поле сдвига»:
Макроконвекция:Вращающаяся перемешивающая лопасть способствует циркуляции материала по всему барабану на низкой скорости и с высоким крутящим моментом, создавая аксиально-радиальное составное поле потока. Материал не вращается вместе с лопаткой, а совершает трехмерные движения вверх и вниз, складываясь в бочке.
Микро сдвиг:Высокоскоростной диспергирующий диск вращается независимо во время вращения с линейной скоростью до 23 м/с (параметры большой модели YS-DPM, верхний предел продукта 25 м/с), образуя зону с высоким градиентом сдвига на краю лопасти, особенно для агломератов размером более 10 мкм.
Нет покрытия мертвого пространства:Зазор между лопаткой и стенкой бочки, а также лопастью и дном бочки контролируется на уровне 3-4 мм, а скребок для стен непрерывно очищает поверхность стенки. CFD-моделирование показывает, что средняя турбулентная кинетическая энергия двойного планетарного смесителя в 3–5 раз выше, чем у традиционного якорного перемешивания.
03
Одиночное весло против планет-близнецов: сравнение основных показателей
Размеры
Смешивание с одним пропеллером
Совместная работа двух планет и нескольких лезвий
Зона покрытия
Локальный участок траектории лопасти
Более 97% поверхности контакта с материалом
скорость сдвига
Обычно <100 с⁻¹
500–8000 секунд⁻¹
ситуация в слепой зоне
Остаточные остатки легко остаются на стенках и дне бочки.
Зазор между стенками пропеллера 3–4 мм + конструкция соскабливания дна, практически нет мертвых зон
Применимая вязкость
В основном средней и низкой вязкости
10 000–1 000 000 сП
Способность дегазации
Требуются дополнительные действия
-Вакуум выше 0,092 МПа, одновременное перемешивание и деаэрация.
Время смешивания
Системы с высокой вязкостью необходимо продлевать несколько раз.
При той же скорости вращения увеличение вращения может сократить время смешивания на 40–60%.
04

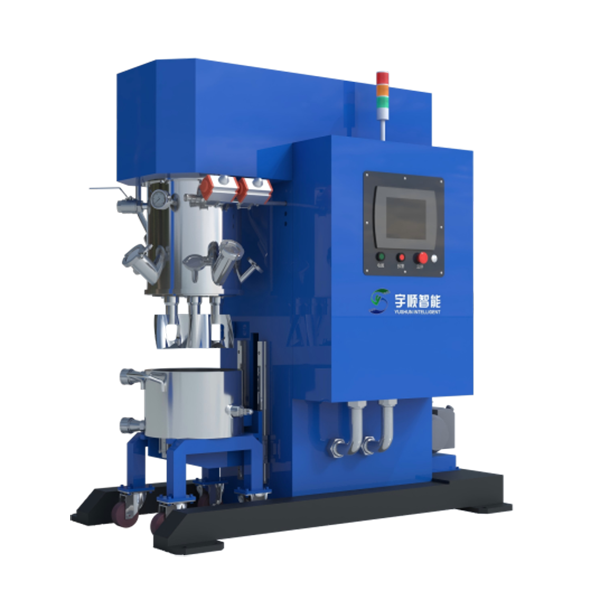

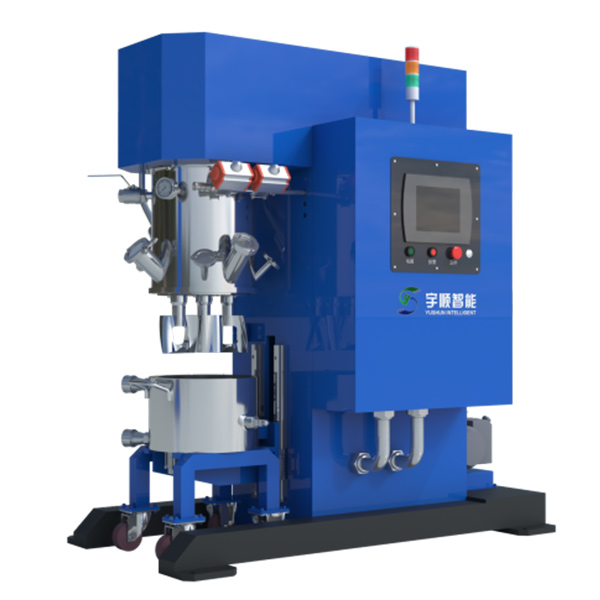

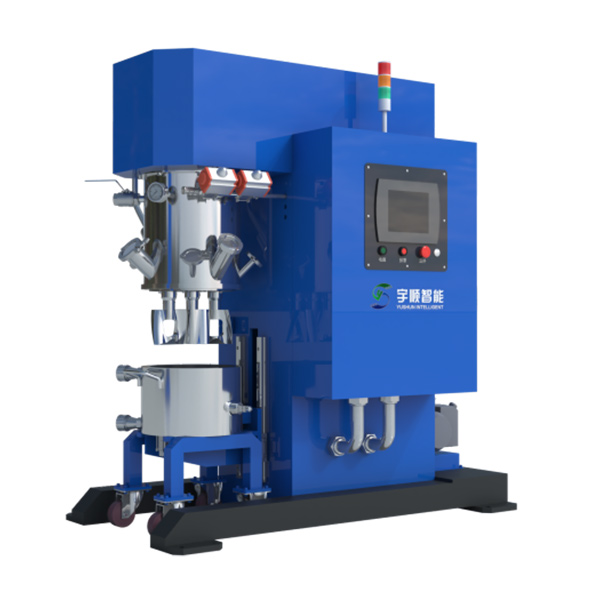

Подробные навыки двойного планетарного миксера Qinhuangdao Pengyi: реализация проекта совместной работы с несколькими лопастями
Синергия нескольких лезвий — это не просто вопрос объединения нескольких лезвий, и все будет хорошо. Синергетический эффект зависит от нескольких точных инженерных совпадений – именно эти детали отличают серию двойных планетарных смесителей Qinhuangdao Pengyi от обычных сборочных предприятий.
1. Зазор между лопаткой и стенкой и округлость ствола.Зазор между лопаткой и стенкой и дном ствола контролируется равномерно и составляет 3-4 мм, а отклонение от круглости внутри ствола составляет менее 0,2 мм. Нестабильная округлость ствола напрямую усугубит износ и наличие остатков - это геометрическая предпосылка для устранения мертвых углов, а также это звено, на котором проходит большинство испытаний возможностей обработки.
2. Система вакуумной запайки.Два комплекта механических уплотнений плюс мягкие и твердые уплотнения объединены, коробка планетарной передачи полностью герметична, а относительная степень вакуума достигает более -0,092 МПа в течение 24 часов поддержания давления без нагрузки. Взаимодействие нескольких винтов означает, что несколько комплектов подшипников работают одновременно и несколько уплотнений одновременно выдерживают давление. Это залог надежности всей системы.
3. Подшипники и жизнь.Шведские радиально-упорные шарикоподшипники SKF имеют расчетный срок службы более 3 лет при линейной скорости 21 м/с и непрерывной работе в течение 24 часов. Это показатель конструкции производителя, а не значение, принятое заказчиком, но его достаточно, чтобы проиллюстрировать расчетный запас надежности ключевых компонентов.
05
Рекомендации по подбору инженеров-технологов
Для персонала, занимающегося закупками и процессами, существует несколько возможных вариантов принятия решений:

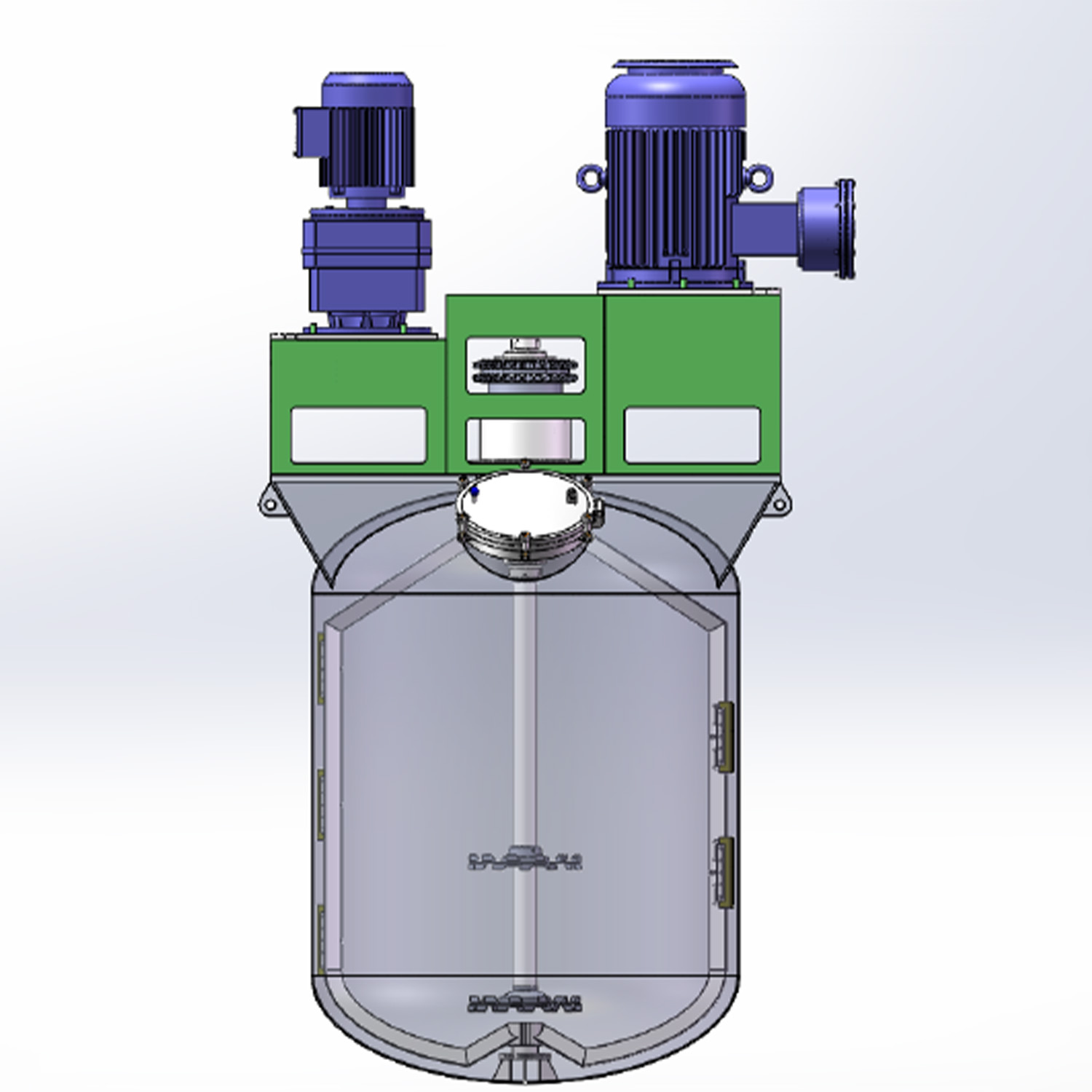

1. Определите модель по вязкости.Применимый диапазон вязкости двойного планетарного смесителя Qinhuangdao Pengyi составляет 10 000–1 000 000 сП. Для смачивания предварительно смешанных смесей со средней и низкой вязкостью ниже этого диапазона более экономичным является высокоскоростной диспергатор; для герметиков-расплавов с системой высокой эластичности, близкой к 2 000 000 сП или превышающей ее, вместо этого следует оценить вертикальный смеситель.
2. Используйте единичное серийное производство, чтобы определить номер модели.2–20 л подходят для небольших лабораторных исследований, 30–200 л подходят для пилотных испытаний и 500–3000 л подходят для массового производства. Обратите внимание на расчет, основанный на «выпуске одной партии ÷ коэффициенте загрузки», а не на прямом сравнении расчетного объема.
3. Принесите материалы для фактического тестирования и сосредоточьтесь на трех вещах для принятия:Кривая вакуума ленты (не степень вакуума на холостом ходу), стабильность зазора между стенками лопастей, значение CV партии. Параметры, заявленные производителем, являются диапазоном возможностей оборудования и не соответствуют результатам проектной приемки конкретных материалов.
4. Чтобы определить, приземлилась ли «синергия», не считайте количество лопастей.Это зависит от того, регулируется ли соотношение скоростей вращения и разброса, и синхронно ли происходит очистка стенок - в этом инженерная суть совместной работы нескольких лопастей, а не сварки нескольких гребных винтов вместе.
5. В Циньхуандао Пенджи имеется лаборатория по испытанию материалов, которая поддерживает бесплатные небольшие испытания и может выдавать отчеты о тонкости помола, эффекте дисперсии и данных о энергопотреблении.—— В текущей ситуации в отрасли, когда таблицы параметров невозможно сравнивать горизонтально, единственным надежным способом оценки является тестирование собственных материалов перед покупкой.
Ценность совместной работы нескольких лопастей не просто в «быстрости» — это инженерный ответ, позволяющий перевести процесс смешивания высоковязкой смеси из «полезного» в «контролируемое». В то время как одиночный винт все еще борется с канавами и мертвыми зонами, многолопастная система двойных планет завершила глобальную, синхронную и совместную работу жидкости в мертвых точках в стволе. Для Циньхуандао Пэнъи в этом заключается смысл этой системы: использование структурной координации нескольких лопастей для замены повторяющихся продлений времени, чтобы каждое перемешивание можно было выполнять одновременно.
Истинный смысл совместной работы нескольких лопаток заключается не в том, чтобы ускорить смешивание, а в том, чтобы сделать «смешивание», которое по сути является контрэнтропийной вещью, управляемым, проверяемым и воспроизводимым - это основная причина, почему оно более ценно, чем одна лопатка.
